Durante uma paragem programada, um sensor indutivo avariado teve de ser substituído. O novo sensor foi instalado rapidamente, o LED acendia sempre que a peça passava e tudo parecia indicar que o problema estava resolvido. No entanto, a máquina continuava sem arrancar . Depois de alguns minutos de medições, descobriu-se que o sensor novo era PNP, enquanto a entrada do PLC estava preparada para um sensor NPN. Entretanto, bastou instalar o modelo correto para que tudo voltasse a funcionar.
A situação descrita acontece com mais frequência do que muitos imaginam. A Diferença Entre Sensores PNP e NPN Explicada de Forma Simples é um dos conhecimentos mais importantes para qualquer técnico de manutenção, eletricista industrial ou profissional de automação. Além disso, compreender esta diferença evita erros de instalação, diagnósticos incorretos e substituições desnecessárias de componentes.

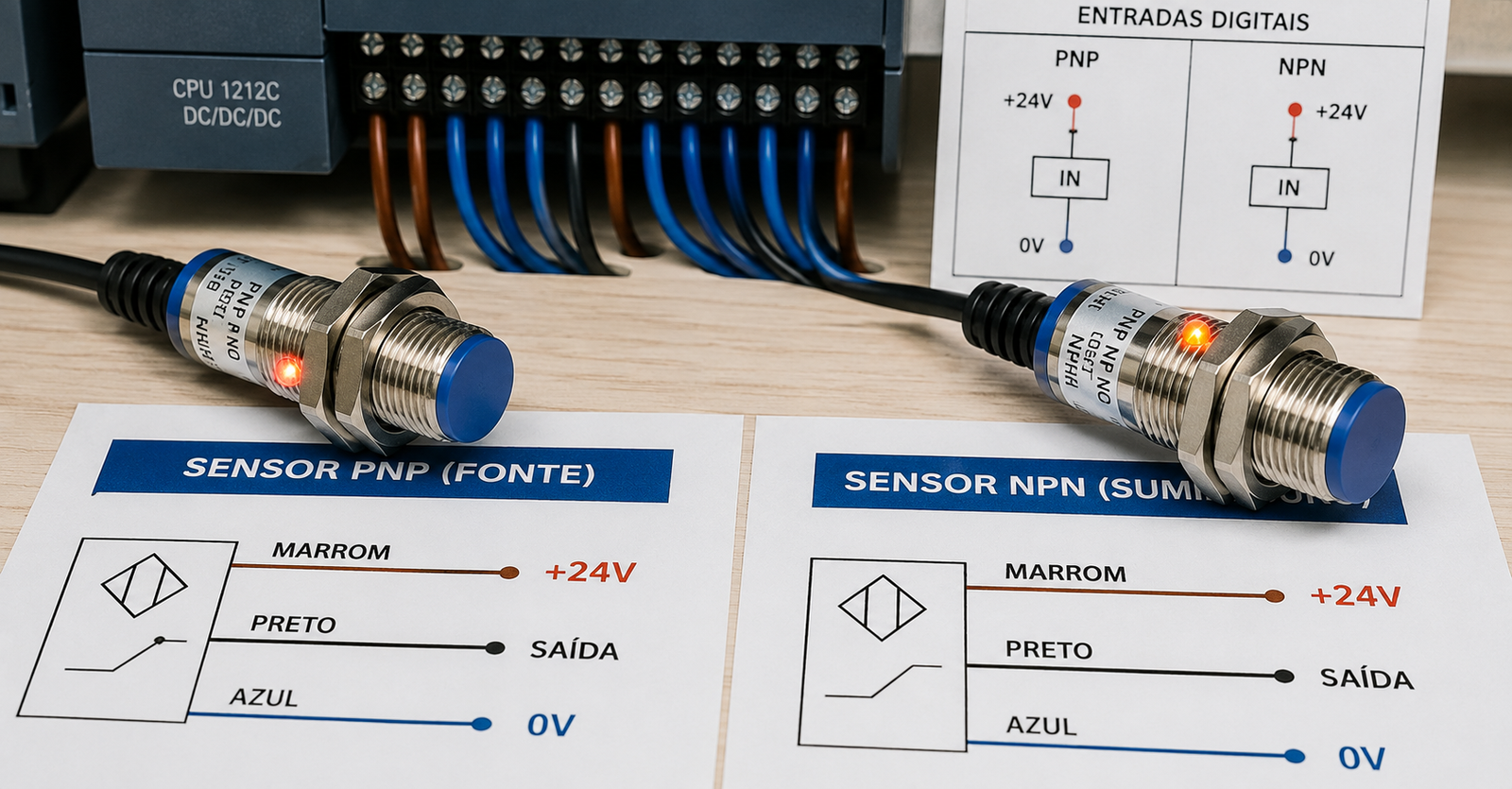

O Que Significa a Diferença Entre Sensores PNP e NPN?
Embora ambos tenham exatamente a mesma função, detetar objetos e enviar um sinal ao PLC, a forma como esse sinal elétrico é transmitido é diferente.
De forma simples, um sensor PNP fornece tensão positiva (+24 V) na saída quando é acionado. Por outro lado, um sensor NPN fornece o negativo (0 V) quando deteta um objeto.
No fundo, a diferença está apenas na forma como o circuito fecha. No entanto, essa diferença é suficiente para impedir o funcionamento de uma máquina caso o sensor não seja compatível com a entrada do PLC .
Como Funciona um Sensor PNP
O sensor PNP é o mais utilizado na indústria europeia. Além disso, é o tipo encontrado na maioria das instalações industriais modernas.
Quando o sensor deteta uma peça metálica ou outro objeto, aplica tensão positiva na saída. Consequentemente, a entrada do PLC recebe os 24 V necessários para mudar de estado.
Imagine um botão que envia corrente para uma lâmpada quando é pressionado. O princípio é semelhante: o sensor entrega tensão à entrada do controlador .
Como identificar um sensor PNP
- Consultar a referência do fabricante.
- Verificar o esquema elétrico impresso no corpo do sensor.
- Medir a tensão da saída com um multímetro durante a deteção.
Como Funciona um Sensor NPN
O funcionamento é muito semelhante ao do sensor PNP. No entanto, existe uma diferença importante: em vez de fornecer tensão positiva, o sensor liga a saída ao negativo da alimentação.
Por esse motivo, a entrada do PLC deve estar preparada para reconhecer este tipo de sinal. Caso contrário, o LED do sensor pode acender normalmente e, ainda assim, a entrada nunca muda de estado.
Embora seja menos comum na Europa, o sensor NPN continua bastante utilizado em equipamentos importados da Ásia e em algumas máquinas mais antigas .
Como identificar um sensor NPN
- Confirmar a referência do fabricante.
- Consultar o esquema elétrico.
- Medir a saída durante a atuação do sensor.
O Que Acontece Quando um Sensor PNP é Ligado a uma Entrada NPN?
Este é um dos erros mais frequentes encontrados durante substituições de sensores.
Além disso, muitos sensores possuem exatamente o mesmo formato, a mesma cor e até a mesma referência base. Como resultado, é fácil instalar um modelo incompatível sem se aperceber.
Os sintomas costumam ser bastante claros:
- O LED do sensor acende.
- O PLC não recebe qualquer sinal.
- A máquina permanece parada.
- Não existem alarmes evidentes.
Por outro lado, alguns técnicos suspeitam imediatamente de uma avaria no PLC. Contudo, na maioria dos casos, basta confirmar a compatibilidade entre o sensor e a entrada.
Como Identificar se o PLC Utiliza Entradas PNP ou NPN
Antes de substituir qualquer sensor, deve confirmar sempre o tipo de entrada existente.
Além disso, esta informação encontra-se normalmente disponível na documentação elétrica da máquina ou no manual do PLC.
Também pode identificar o tipo de entrada observando:
- Esquema elétrico.
- Ligações dos comuns das entradas.
- Manual técnico do fabricante.
- Projeto elétrico.
Se existir alguma dúvida, medir as tensões diretamente noutras entradas costuma esclarecer rapidamente a situação.
Como Diagnosticar Passo a Passo
Sempre que existir suspeita de incompatibilidade entre sensores e PLC, siga esta sequência.
- Confirmar o modelo do sensor
- Ler a referência.
- Consultar a ficha técnica.
- Verificar o esquema elétrico
- Confirmar se a entrada aceita sensores PNP ou NPN.
- Medir a alimentação
- Confirmar os 24 V no sensor.
- Verificar estabilidade da alimentação.
- Medir a saída do sensor
- Acionar o sensor.
- Observar a alteração da tensão.
- Monitorizar a entrada do PLC
- Verificar o LED da entrada.
- Confirmar o estado online através do software.
- Comparar com outro sensor
- Se existir outro igual na máquina, comparar medições.
- Confirmar o mesmo tipo de ligação.
- Substituir apenas após confirmar a incompatibilidade
- Nunca substituir componentes apenas porque “parecem iguais”.
Erros Comuns Durante o Diagnóstico
Alguns erros repetem-se frequentemente nas intervenções de manutenção.
- Comparar sensores apenas pela aparência.
- Ignorar a referência completa do fabricante.
- Não consultar o esquema elétrico.
- Assumir que todos os sensores funcionam da mesma forma.
- Trocar o PLC antes de medir a saída do sensor.
- Não verificar a compatibilidade entre sensor e entrada.
Além disso, muitos destes erros poderiam ser evitados com uma simples medição de tensão antes da substituição.
Checklist Rápida
- ✅ Confirmar a referência do sensor.
- ✅ Verificar se é PNP ou NPN.
- ✅ Consultar o esquema elétrico.
- ✅ Confirmar o tipo de entrada do PLC.
- ✅ Medir alimentação.
- ✅ Medir saída do sensor.
- ✅ Monitorizar a entrada do PLC.
- ✅ Comparar com outro sensor igual.
- ✅ Confirmar compatibilidade antes da substituição.
💡 Dica de Oficina
Quando substituir um sensor, fotografe sempre a referência antiga antes de a desmontar. Além disso, confirme o tipo PNP ou NPN antes de encomendar o novo componente. Este pequeno hábito evita muitas horas de diagnóstico desnecessário.
Conclusão
Compreender a diferença entre sensores PNP e NPN é muito mais do que conhecer um conceito de eletrónica. Além disso, este conhecimento evita erros que podem manter uma máquina parada durante horas.
Por outro lado, um sensor com o LED aceso nem sempre significa que o PLC está a receber corretamente o sinal. Por isso, confirmar a compatibilidade entre sensor e entrada deve fazer parte de qualquer diagnóstico .
Resumindo, medir, observar e interpretar corretamente os sinais continua a ser muito mais eficaz do que substituir componentes por tentativa e erro. A verdade é esta: quanto melhor conhecer o funcionamento dos sensores, mais rápido encontrará a verdadeira origem da avaria.
Uma última dica de quem anda no terreno:
“Na manutenção industrial, o melhor técnico não é o que troca mais componentes, mas o que encontra a verdadeira causa da avaria. Diagnostique primeiro, substitua depois.”
— Diagnóstico Industrial
