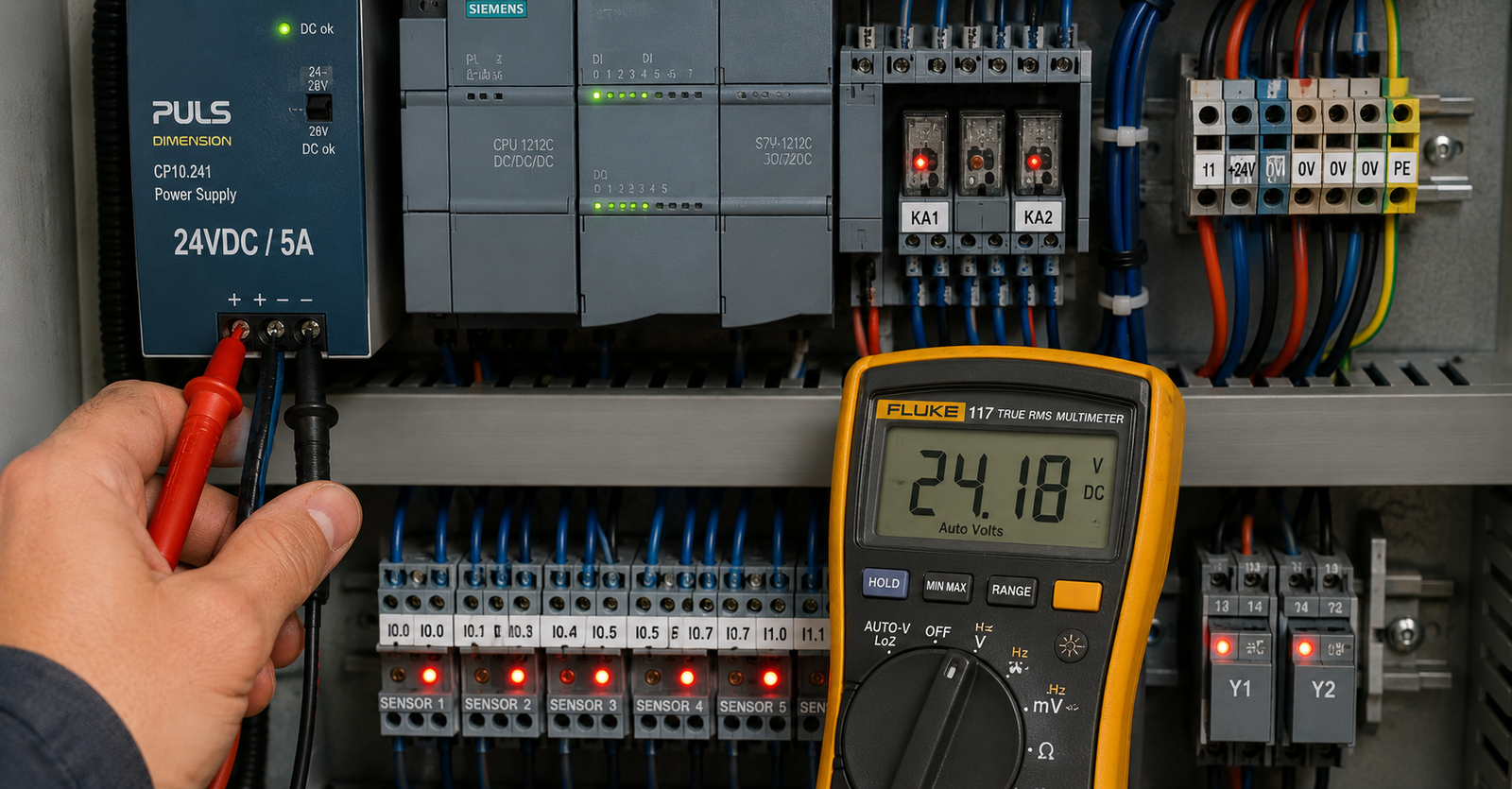

Falha Circuitos 24VDC

Numa linha automática de embalagem, a máquina parava sem qualquer padrão evidente. Por vezes funcionava durante horas sem problemas. Noutras ocasiões, parava várias vezes no mesmo turno. O operador dizia que alguns sensores deixavam de responder durante segundos e, pouco depois, tudo voltava ao normal. Entretanto, vários componentes já tinham sido substituídos sem sucesso. Foi apenas depois de uma verificação cuidada dos circuitos de 24VDC que a verdadeira causa apareceu: um borne desapertado que provocava quedas de tensão intermitentes.

A Falha Intermitente em Circuitos de 24VDC: Como Encontrar a Causa é uma das avarias mais difíceis na manutenção industrial. Além disso, pode afetar PLCs, sensores, relés, válvulas, instrumentação e circuitos de comando. Por isso, seguir um método organizado é fundamental para evitar perder tempo e substituir componentes desnecessariamente.

O Que Significa Este Problema?

Os circuitos de 24VDC são utilizados em grande parte nos sistemas de automação industrial. Alimentam sensores, entradas e saídas de PLC , relés, válvulas e diversos equipamentos de comando.

No entanto, quando existe uma falha intermitente, a tensão desaparece ou diminui durante breves instantes. Como resultado, alguns equipamentos deixam de funcionar temporariamente e a avaria pode desaparecer antes da chegada da manutenção.

Além disso, este tipo de problema é difícil de localizar porque, muitas vezes, tudo parece funcionar normalmente no momento das medições. Por esse motivo, o diagnóstico deve ser feito de forma metódica.

Principais Causas da Falha Intermitente em Circuitos de 24VDC

Bornes desapertados ou oxidados

Esta é provavelmente uma das causas mais comuns. Além disso, vibrações constantes, aquecimento e envelhecimento dos materiais podem provocar maus contactos ao longo do tempo.

Quando um borne apresenta mau contacto, pode existir uma pequena queda de tensão. Entretanto, essa queda pode aumentar durante o funcionamento da máquina, provocando falhas aleatórias em sensores, relés ou PLCs.

Como verificar

  • Inspecionar visualmente os bornes.
  • Confirmar o aperto das ligações.
  • Procurar sinais de aquecimento ou oxidação.
  • Medir a tensão nos pontos suspeitos.

Fonte de alimentação de 24VDC com problemas

Esta é provavelmente uma das causas mais comuns. Além disso, vibrações constantes, aquecimento e envelhecimento dos materiais podem provocar maus contactos ao longo do tempo.

Quando um borne apresenta mau contacto , pode existir uma pequena queda de tensão . Entretanto, essa queda pode aumentar durante o funcionamento da máquina, provocando falhas aleatórias em sensores , relés ou PLCs.

Como verificar

  • Medir a tensão em vazio e sob carga.
  • Observar oscilações durante o funcionamento.
  • Verificar indicadores de falha da fonte.
  • Comparar com outra fonte, se possível.

Cablagem danificada ou fios partidos

Um cabo pode parecer perfeito externamente e, ainda assim, ter um condutor partido no interior . Além disso, movimentos repetitivos em correntes ou esteiras porta-cabos aumentam este risco.

Por outro lado, as falhas podem surgir apenas quando o cabo se movimenta. Consequentemente, a avaria torna-se difícil de reproduzir.

Como verificar

  • Testar continuidade.
  • Inspecionar zonas de flexão.
  • Movimentar cuidadosamente os cabos durante a medição.
  • Verificar conectores e fichas.

Sobrecarga no circuito de 24VDC

Ao longo dos anos, muitas máquinas recebem novos sensores , relés e equipamentos sem que a alimentação seja revista.

Além disso, quando a corrente consumida se aproxima do limite da fonte, podem ocorrer quedas de tensão durante picos de consumo. Como resultado, aparecem falhas aleatórias em diferentes equipamentos.

Como verificar

  • Medir a corrente total do circuito.
  • Comparar com a capacidade da fonte.
  • Verificar equipamentos adicionados posteriormente.

Problemas de massa ou referência comum

Os circuitos de 24VDC dependem de uma boa ligação do comum ou negativo. No entanto, uma ligação deficiente pode provocar comportamentos inesperados.

Além disso, alguns sensores podem funcionar aparentemente bem enquanto outros apresentam falhas. Por esse motivo, a verificação do comum deve fazer parte de qualquer diagnóstico.

Como verificar

  • Confirmar continuidade do negativo.
  • Verificar bornes de massa.
  • Medir quedas de tensão no comum.

Como Diagnosticar Passo a Passo

Quando existir uma falha intermitente em circuitos de 24VDC, siga esta sequência:

  1. Confirmar os sintomas
    • Que equipamentos falham?
    • A avaria surge em momentos específicos?
  2. Medir a tensão da fonte
    • Verificar os 24VDC.
    • Observar oscilações.
  3. Verificar bornes
    • Confirmar aperto.
    • Procurar aquecimento.
  4. Inspecionar cablagem
    • Verificar conectores.
    • Testar continuidade.
  5. Medir sob carga
    • Observar a tensão durante o funcionamento.
    • Identificar quedas temporárias.
  6. Verificar o comum
    • Confirmar continuidade.
    • Procurar maus contactos.
  7. Analisar o consumo
    • Verificar se a fonte está sobrecarregada.
  8. Registar medições
    • Anotar valores.
    • Comparar resultados.

Erros Comuns Durante o Diagnóstico

As falhas intermitentes levam frequentemente a erros de diagnóstico.

Os mais comuns são:

  • Trocar sensores sem medições.
  • Substituir PLCs sem necessidade.
  • Medir apenas em vazio.
  • Ignorar bornes e conectores.
  • Não verificar o negativo comum.
  • Concluir demasiado cedo que o problema desapareceu.

Além disso, muitas destas avarias exigem paciência e observação prolongada.

Checklist Rápida

  • ✅ Confirmar tensão da fonte.
  • ✅ Verificar bornes.
  • ✅ Medir sob carga.
  • ✅ Testar cablagem.
  • ✅ Verificar conectores.
  • ✅ Confirmar o comum.
  • ✅ Procurar sinais de aquecimento.
  • ✅ Verificar sobrecarga da fonte.
  • ✅ Registar medições.

💡 Dica de Oficina

Quando a avaria é intermitente, utilize a função de mínimo/máximo do multímetro, se estiver disponível. Além disso, esta função pode ajudar a detetar quedas de tensão muito rápidas que passam despercebidas durante medições normais.

Como usar a função MIN/MAX do multímetro

Quando uma avaria aparece apenas de vez em quando, a função MIN/MAX do multímetro pode ser muito útil. Esta função regista o valor mínimo e máximo de tensão medido durante o teste. Por exemplo, se um circuito estiver normalmente a 24 VDC, mas durante uma falha a tensão cair momentaneamente para 16 V, o multímetro poderá registar essa queda mesmo que, quando fores olhar para o visor, os 24 V já tenham voltado. Assim, consegues detetar quedas de tensão momentâneas que seriam fáceis de perder numa medição normal.

Conclusão

As falhas intermitentes em circuitos de 24VDC estão entre as avarias mais difíceis da manutenção industrial. Além disso, podem afetar sensores, PLCs, relés, válvulas e circuitos de comando.

No entanto, um método organizado permite eliminar hipóteses de forma lógica e eficiente. Consequentemente, reduz-se o tempo de paragem e evitam-se substituições desnecessárias.

Resumindo, medir, observar e interpretar corretamente os sinais continua a ser a melhor estratégia. A verdade é esta: um borne desapertado ou uma pequena queda de tensão podem provocar grandes problemas numa instalação industrial.

Uma última dica de quem anda no terreno:

“Na manutenção industrial, o melhor técnico não é o que troca mais componentes, mas o que encontra a verdadeira causa da avaria. Diagnostique primeiro, substitua depois.”

— Diagnóstico Industrial

Sobre Carlos Coelho

Profissional de manutenção industrial com mais de 25 anos de experiência, especializado em diagnóstico de avarias, eletricidade industrial, automação e manutenção de equipamentos industriais.
