Numa intervenção numa máquina, o operador dizia que o motor estava a perder força e que, por vezes, o variador entrava em falha. O quadro parecia normal e não havia sinais evidentes de componentes queimados. Entretanto, uma primeira medição mostrou uma tensão aparentemente correta. Ainda assim, quando foram medidas as três fases e a corrente durante o funcionamento, apareceu uma diferença que não era visível à primeira vista. O problema estava numa ligação deficiente que provocava uma queda de tensão sob carga.
Saber como medir corretamente tensão e corrente num painel elétrico é fundamental para qualquer eletricista industrial ou técnico de manutenção. Além disso, uma medição bem feita pode indicar rapidamente se o problema está na alimentação, num motor, num variador, num circuito de comando ou numa ligação. Por isso, antes de trocar componentes, é importante saber medir e interpretar aquilo que o multímetro está a mostrar.
⚠️ Segurança primeiro: medições dentro de painéis elétricos podem envolver tensões perigosas. Utilize equipamento de medição adequado à instalação, EPI apropriado e os procedimentos de segurança da empresa. Quando não for necessário medir em tensão, desenergize e bloqueie o circuito antes de intervir.
O Que Significa Medir Tensão e Corrente num Painel Elétrico?
Medir tensão significa verificar a diferença de potencial entre dois pontos do circuito. Por exemplo, num circuito trifásico podemos medir entre fases ou entre uma fase e o neutro, dependendo da instalação.
Já a corrente indica a quantidade de corrente elétrica que está a circular pelo circuito. No terreno, esta medição é particularmente útil para perceber o consumo de motores, resistências, variadores e outros equipamentos.
No entanto, tensão e corrente contam histórias diferentes. Uma tensão correta não significa necessariamente que o circuito esteja saudável. Por outro lado, uma corrente elevada pode ser consequência de uma sobrecarga, de um problema mecânico ou de uma anomalia elétrica.
Principais Erros ao Medir Tensão e Corrente
Medir tensão no ponto errado
Um dos erros mais comuns é medir apenas a entrada do painel e assumir que toda a instalação está correta. Entretanto, pode existir uma queda de tensão entre a entrada e o equipamento que está a apresentar problemas.
Por esse motivo, é importante medir em vários pontos. Por exemplo, pode começar pela alimentação principal e depois verificar a tensão à saída da proteção, no contactor e finalmente nos terminais do equipamento.
Além disso, comparar os valores permite perceber onde ocorre a diferença. Se existe tensão correta à entrada, mas um valor significativamente diferente mais à frente, já temos uma pista importante.
Medir corrente sem compreender o circuito
Para medir corrente com uma pinça amperimétrica, o procedimento é diferente da medição de tensão. A pinça deve envolver o condutor cuja corrente queremos medir.
No entanto, existe um erro muito frequente: colocar a pinça à volta de vários condutores ao mesmo tempo. Se os campos magnéticos se anularem, a leitura poderá ser muito baixa ou até próxima de zero. Por isso, numa medição de corrente convencional, deve envolver apenas o condutor que pretende analisar.
Além disso, é importante medir as três fases quando estamos perante um motor trifásico. Uma diferença significativa entre fases pode indicar um problema que uma única medição não revelaria.

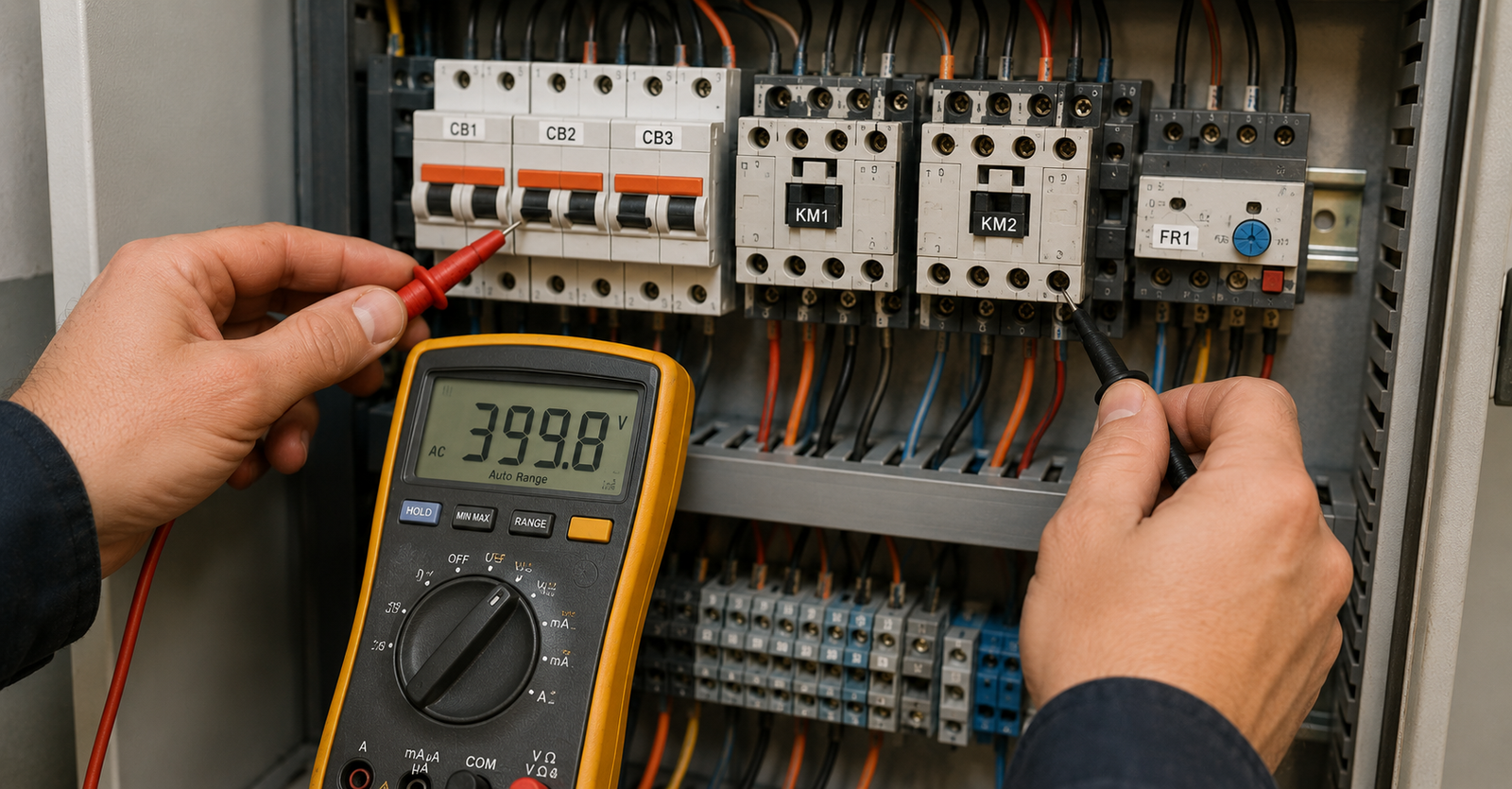

Como Medir Corretamente Tensão num Painel Elétrico
Antes de medir, confirme primeiro o tipo de circuito e a tensão esperada. Depois, selecione no multímetro a função adequada, como tensão AC ou DC.
Num circuito trifásico, por exemplo, pode ser necessário medir fase-fase para verificar a tensão entre fases. Dependendo do sistema, também poderá ser necessário medir fase-neutro. O objetivo é sempre comparar os valores obtidos com os valores previstos para aquela instalação.
O que procurar durante a medição
Não olhe apenas para o número apresentado no visor. Além disso, observe se existem diferenças significativas entre as fases ou quedas de tensão quando o equipamento entra em funcionamento.
Por exemplo, se a tensão parece normal com a máquina parada, mas diminui quando o motor arranca, pode existir um problema de alimentação, uma ligação deficiente ou uma condição de carga que precisa de ser investigada.
Como Medir Corretamente Corrente num Painel Elétrico
A corrente deve ser medida com um instrumento adequado à aplicação. Para trabalhos de manutenção industrial, uma pinça amperimétrica é particularmente prática porque permite medir sem interromper o circuito.
Com o equipamento em funcionamento, envolva apenas o condutor correspondente à fase que pretende medir. Depois, registe o valor. Entretanto, repita a medição nas restantes fases.
Se estivermos a verificar um motor trifásico, por exemplo, três valores semelhantes dão uma indicação diferente de três valores muito desequilibrados. Contudo, uma diferença de corrente não permite, por si só, concluir imediatamente qual é a causa. É necessário cruzar essa informação com as tensões, a placa do motor e as condições mecânicas.
Como Diagnosticar Passo a Passo
Quando existe uma avaria num painel elétrico, siga uma sequência lógica.
1. Identifique o circuito
Primeiro, determine exatamente qual o equipamento que apresenta o problema. Pode ser um motor, um variador, uma fonte de 24VDC, um PLC ou outro circuito.
2. Confirme a alimentação
Meça a tensão no ponto de entrada correspondente. Além disso, confirme se o valor está de acordo com o sistema que está a analisar.
3. Compare as fases
Num circuito trifásico, meça as combinações de fases necessárias. Se existirem diferenças anormais, não avance sem perceber a razão.
4. Siga a tensão pelo circuito
Faça medições progressivamente mais próximas da carga. Assim, poderá identificar em que ponto surge uma queda de tensão.
5. Meça a corrente
Com a máquina em funcionamento, utilize uma pinça amperimétrica para medir cada fase. Registe os valores em vez de confiar apenas na memória.
6. Compare com a placa do equipamento
Num motor, por exemplo, compare a corrente medida com a corrente indicada na placa, tendo em conta as condições reais de funcionamento.
7. Repita a medição durante a falha
Se a avaria for intermitente, tente medir quando o problema ocorre. Caso contrário, uma medição feita apenas com a máquina parada pode não revelar a causa.
Erros Comuns Durante o Diagnóstico
Um dos erros mais perigosos é selecionar uma função incorreta no multímetro ou utilizar as pontas de prova de forma inadequada. Por isso, confirme sempre a função selecionada e as ligações antes da medição.
Outro erro é confiar demasiado numa única leitura. Além disso, uma tensão correta sem carga pode esconder uma queda de tensão que só aparece quando o equipamento começa a consumir corrente.
Também é frequente medir apenas uma fase de um motor. No entanto, comparar as três fases fornece muito mais informação e pode revelar desequilíbrios que passariam despercebidos.
Por fim, nunca se deve alterar a escala ou mudar as ligações das pontas de prova de forma descuidada num circuito energizado. O instrumento deve ser utilizado de acordo com as suas características e categoria de medição.
Checklist Rápida
- ✅ Confirmar o tipo de circuito antes de medir.
- ✅ Selecionar corretamente AC ou DC.
- ✅ Confirmar a escala e as ligações do multímetro.
- ✅ Medir a tensão em vários pontos.
- ✅ Comparar as fases num circuito trifásico.
- ✅ Medir cada fase individualmente com a pinça amperimétrica.
- ✅ Registar os valores encontrados.
- ✅ Comparar com os dados do equipamento.
- ✅ Repetir as medições durante a falha.
💡 Dica de Oficina
Não te limites a medir a tensão com a máquina parada. Se suspeitares de uma queda de tensão, mede novamente com o equipamento em funcionamento e sob carga. É muitas vezes nesse momento que a verdadeira avaria aparece.
Conclusão
Saber como medir corretamente tensão e corrente num painel elétrico é uma das competências fundamentais da manutenção industrial. Além disso, uma medição bem executada pode poupar muito tempo na procura de uma avaria.
A tensão ajuda-nos a perceber se a alimentação está correta, enquanto a corrente mostra como o equipamento está efetivamente a consumir energia. Por isso, utilizar as duas medições em conjunto fornece uma imagem muito mais completa do problema.
No fundo, não basta colocar as pontas de prova e olhar para o visor. É necessário saber onde medir, o que medir, quando medir e como interpretar o resultado.
Resumindo, um bom diagnóstico começa sempre por medições corretas. Consequentemente, evita-se trocar contactores, motores, variadores ou outros componentes sem ter a certeza de que são realmente a origem da avaria.
Uma última dica de quem anda no terreno:
“Na manutenção industrial, o melhor técnico não é o que troca mais componentes, mas o que encontra a verdadeira causa da avaria. Diagnostique primeiro, substitua depois.”
— Diagnóstico Industrial
