Há alguns meses, fui chamado a uma avaria na fábrica porque um tapete transportador parava várias vezes por dia. O operador dizia sempre a mesma coisa: “Carrego no arranque e o inversor dispara logo Overcurrent.” Um colega sugeriu substituir imediatamente o variador. No entanto, antes de desmontar o equipamento, fizemos uma inspeção rápida à transmissão. Descobrimos que um rolamento gripado estava a bloquear parcialmente o movimento do transportador. O esforço necessário para arrancar era demasiado elevado e o inversor fazia exatamente aquilo para que foi concebido: proteger o sistema.
Situações como esta são bastante comuns na indústria. Quando um inversor apresenta Overcurrent, nem sempre significa que existe uma avaria no próprio equipamento. Além disso, o problema pode estar no motor , na carga mecânica, nos parâmetros do inversor ou até na instalação elétrica.
Neste artigo vamos analisar as causas mais comuns e explicar um método simples para encontrar rapidamente a origem desta avaria.
O Que Significa Este Problema?

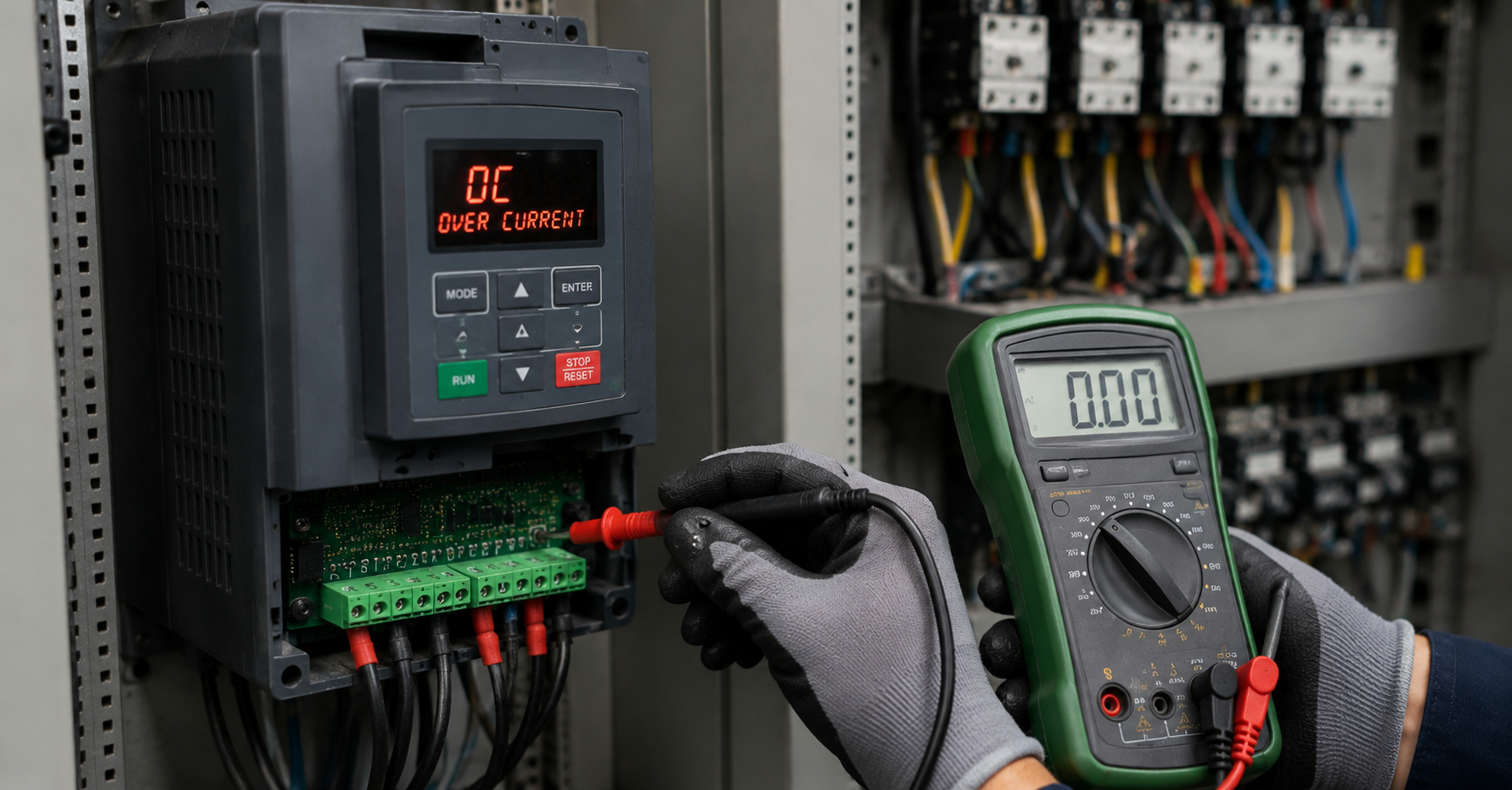

O erro Overcurrent significa que o inversor detetou uma corrente superior ao limite permitido.
Na prática, o variador está a proteger os seus componentes internos e o motor contra uma situação anormal.
Esta corrente excessiva pode acontecer:
- Durante o arranque.
- Durante a desaceleração.
- Durante o funcionamento normal.
- Em alterações bruscas de carga.
Por isso, antes de substituir componentes, é importante perceber em que momento ocorre a avaria.
A verdade é esta: o Overcurrent é um sintoma e não um diagnóstico.
Principais Causas
Inversor Apresenta Overcurrent por Bloqueio Mecânico
Uma das causas mais comuns é um problema mecânico.
Já encontrei situações provocadas por rolamentos gripados, bombas bloqueadas , redutores avariados e transportadores presos.
Quando a carga oferece demasiada resistência, o motor necessita de desenvolver mais binário. Consequentemente, o inversor fornece mais corrente até atingir o limite de proteção.
Além disso, um simples objeto preso numa máquina pode provocar exatamente este sintoma.
Uma boa inspeção mecânica deve fazer parte das primeiras verificações.
Inversor Apresenta Overcurrent por Rampas Muito Curtas
Muitas vezes o problema está apenas na parametrização.
Se a rampa de aceleração for demasiado rápida, o motor tenta atingir a velocidade pretendida num espaço de tempo reduzido.
Como resultado, a corrente aumenta significativamente durante o arranque .
Além disso, cargas com elevada inércia, como ventiladores grandes ou transportadores, necessitam normalmente de rampas mais suaves.
Antes de suspeitar de uma avaria, vale a pena verificar os parâmetros do variador .
Inversor Apresenta Overcurrent por Curto-Circuito nos Cabos
Os cabos entre o inversor e o motor trabalham frequentemente em ambientes agressivos.
Humidade, vibrações ou danos mecânicos podem degradar o isolamento.
Como consequência, podem surgir curtos-circuitos parciais entre fases ou para a terra .
Além disso, cabos esmagados em calhas metálicas são uma causa relativamente frequente.
Uma inspeção visual pode revelar rapidamente muitos destes problemas.
Inversor Apresenta Overcurrent por Problemas no Motor
O motor também pode ser responsável pelo disparo do inversor.
Enrolamentos danificados, humidade interna ou falhas de isolamento podem provocar correntes anormais.
Além disso, rolamentos gripados podem aumentar significativamente o esforço necessário ao arranque .
Uma medição das correntes e uma inspeção do estado do motor podem fornecer pistas importantes.
Inversor Apresenta Overcurrent por Parâmetros Incorretos
Depois de uma substituição do variador, é relativamente comum encontrar parâmetros mal configurados.
Dados como potência, corrente nominal e características do motor devem corresponder aos valores da placa.
Caso contrário, o inversor pode interpretar situações normais como condições de sobrecorrente.
Além disso, funções específicas de controlo também podem influenciar o comportamento do sistema.
Inversor Apresenta Overcurrent por Defeito Interno
Embora seja menos frequente, o próprio inversor pode apresentar problemas.
Os módulos IGBT e outros componentes eletrónicos estão sujeitos a desgaste e sobretensões.
No entanto, esta hipótese deve ser considerada apenas depois de excluir todas as restantes causas.
Na experiência prática, muitos inversores substituídos desnecessariamente tinham apenas problemas externos .
Como Diagnosticar Passo a Passo
1. Identificar Quando Surge o Erro
Observe se o Overcurrent acontece:
- No arranque.
- Durante o funcionamento.
- Na desaceleração.
Esta informação ajuda bastante no diagnóstico.
2. Inspecionar a Parte Mecânica
Verifique:
- Rolamentos.
- Bombas.
- Ventiladores.
- Redutores.
- Transportadores.
Qualquer bloqueio pode provocar sobrecorrente.
3. Verificar os Parâmetros
Confirme:
- Corrente nominal.
- Potência do motor.
- Rampas.
- Frequência máxima.
Além disso, compare sempre com a placa do motor.
4. Inspecionar os Cabos
Procure:
- Danos no isolamento.
- Humidade.
- Cabos esmagados.
- Maus contactos.
5. Verificar o Motor
Observe:
- Estado dos enrolamentos.
- Cheiro a queimado.
- Aquecimento.
- Facilidade de rotação do veio.
6. Consultar o Histórico do Inversor
Muitos variadores registam os alarmes anteriores.
Além disso, esta informação pode ajudar a identificar padrões.
7. Testar o Sistema Sem Carga
Sempre que possível, desacople a carga mecânica.
Se o erro desaparecer, existe uma forte probabilidade de o problema estar na máquina e não no inversor.
Erros Comuns Durante o Diagnóstico
Um dos erros mais frequentes é substituir imediatamente o inversor .
Na realidade, muitas avarias têm origem em problemas mecânicos simples, como um motor que não arranca .
Outro erro consiste em aumentar os limites de corrente sem investigar a causa do problema.
Além disso, ignorar o estado do motor e dos cabos pode conduzir a diagnósticos errados, como ignorar uma possível falta de fase .
Também é comum alterar vários parâmetros ao mesmo tempo.
Como resultado, torna-se difícil perceber qual foi a verdadeira causa da melhoria ou do agravamento do problema.
Checklist Rápida
- ✅ Identificar quando surge o erro.
- ✅ Verificar a carga mecânica.
- ✅ Confirmar os parâmetros do inversor.
- ✅ Inspecionar os cabos.
- ✅ Verificar o motor.
- ✅ Consultar o histórico de alarmes.
- ✅ Testar o sistema sem carga.
- ✅ Procurar sinais de aquecimento.
💡 Dica de Oficina
Sempre que um inversor apresentar Overcurrent, tente desacoplar a carga mecânica e realizar um teste rápido. Em muitos casos, esta simples operação permite perceber se o problema está na máquina ou no sistema elétrico.
Conclusão
Quando um inversor apresenta Overcurrent, a solução não passa por substituir imediatamente o variador. Na maioria das situações, existe uma causa lógica que pode ser encontrada através de um diagnóstico organizado.
Além disso, verificar a parte mecânica, os parâmetros do inversor, os cabos e o motor permite resolver muitas avarias sem custos elevados, evitando erros como o disparo do relé térmico ou falhas de isolamento para a terra .
Resumindo, um técnico experiente sabe que medir e observar é quase sempre mais eficaz do que trocar componentes por tentativa e erro.
Uma última dica de quem anda no terreno:
“Na manutenção industrial, o melhor técnico não é o que troca mais componentes, mas o que encontra a verdadeira causa da avaria. Diagnostique primeiro, substitua depois.”
