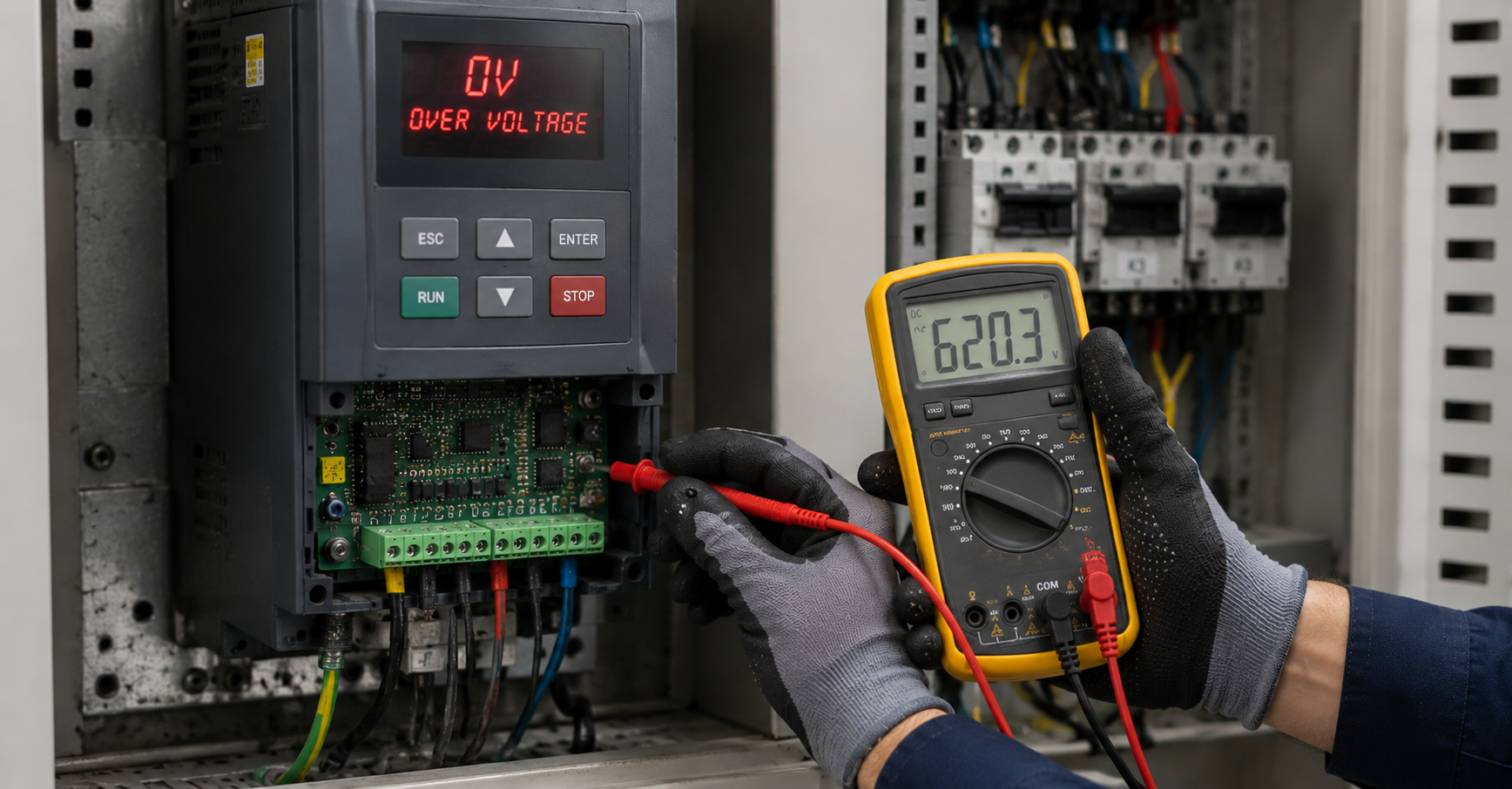

Há algum tempo, fui chamado a uma fábrica porque um elevador de baldes parava várias vezes durante o turno. O operador dizia que o motor trabalhava normalmente, mas sempre que a máquina parava, aparecia no variador o erro “Overvoltage”. O primeiro pensamento foi culpar a alimentação elétrica. No entanto, depois de algumas verificações, descobrimos que a rampa de desaceleração era demasiado curta para a carga em movimento. Bastou corrigir esse parâmetro para resolver o problema.
Situações deste género acontecem frequentemente na indústria. Quando surge um Erro Overvoltage no Variador, muitas pessoas pensam imediatamente que existe uma avaria eletrónica . No entanto, na maioria dos casos, o variador está apenas a proteger-se contra uma tensão excessiva no circuito interno.
Neste artigo vamos analisar as causas mais comuns e a melhor forma de resolver esta avaria.
O Que Significa Este Problema?
O erro Overvoltage significa que a tensão interna do barramento DC do variador ultrapassou o limite de segurança.
Na prática, existe mais energia elétrica do que aquela que o equipamento consegue dissipar.
Além disso, este fenómeno acontece frequentemente durante as desacelerações rápidas de cargas com elevada inércia.
O variador dispara para proteger os seus componentes internos , evitando danos nos condensadores e nos módulos IGBT.
A verdade é esta: o erro não significa necessariamente que o variador esteja avariado.
Principais Causas
Rampas de Desaceleração Muito Curtas
Esta é provavelmente a causa mais comum.
Quando o motor desacelera rapidamente, transforma-se temporariamente num gerador.
Como resultado, a energia produzida regressa ao variador, aumentando a tensão interna.
Além disso, quanto maior for a inércia da carga, maior será a energia devolvida.
Transportadores, ventiladores e centrífugas são exemplos típicos.
Uma simples alteração da rampa pode eliminar completamente a avaria .
Cargas com Elevada Inércia
Alguns equipamentos armazenam uma grande quantidade de energia cinética.
Mesmo com rampas relativamente longas, essa energia pode provocar sobretensão.
Além disso, máquinas com volantes, grandes ventiladores e sistemas de elevação são particularmente sensíveis.
Nestes casos, pode ser necessário instalar uma resistência de travagem.
Resistência de Travagem Avariada
Nem todos os variadores possuem resistência de travagem instalada.
Quando existe, a sua função é dissipar a energia regenerativa.
Se estiver avariada ou desligada, a tensão interna aumenta rapidamente.
Além disso, ligações defeituosas também podem provocar este problema.
Uma inspeção visual e elétrica pode revelar a avaria .
Tensão de Alimentação Elevada
Embora menos frequente, a alimentação da rede pode estar acima do normal.
Se a tensão de entrada já for elevada, qualquer energia regenerativa aumenta ainda mais o valor interno do barramento DC.
Além disso, flutuações na rede elétrica podem agravar a situação.
Uma medição da alimentação deve fazer parte do diagnóstico.
Parâmetros Incorretos do Variador
Após substituições ou intervenções, alguns parâmetros podem ficar incorretos.
Rampas demasiado agressivas e configurações inadequadas podem favorecer o aparecimento do erro.
Além disso, motores e cargas diferentes exigem parametrizações diferentes.
Por esse motivo, convém confirmar sempre os dados programados .
Problemas no Próprio Variador
Embora seja menos comum, também podem existir defeitos internos.
Condensadores envelhecidos ou circuitos eletrónicos danificados podem originar leituras incorretas.
No entanto, esta hipótese só deve ser considerada depois de excluir as restantes causas.
Na prática, muitos variadores substituídos desnecessariamente tinham apenas problemas externos .
Como Diagnosticar Passo a Passo
1. Identificar Quando Surge o Erro
Observe cuidadosamente.
O erro aparece:
- Durante a desaceleração?
- Durante a paragem?
- Em funcionamento normal?
Esta informação é muito importante.
2. Verificar as Rampas
Confirme os tempos de aceleração e desaceleração.
Experimente aumentar gradualmente a rampa de desaceleração.
Se o erro desaparecer, a causa está praticamente identificada.
3. Inspecionar a Carga Mecânica
Observe o tipo de máquina.
Verifique:
- Ventiladores.
- Bombas.
- Centrífugas.
- Transportadores.
- Sistemas de elevação.
Quanto maior a inércia, maior a probabilidade de regeneração.
4. Verificar a Resistência de Travagem
Confirme:
- Estado físico.
- Ligações.
- Continuidade.
Além disso, verifique se o sistema possui efetivamente resistência instalada.
5. Medir a Alimentação
Verifique a tensão entre fases.
Observe se existem oscilações significativas na rede.
Uma alimentação anormal pode contribuir para o problema.
6. Confirmar os Parâmetros
Compare:
- Potência do motor.
- Corrente nominal.
- Rampas.
- Configurações especiais.
Além disso, confirme se correspondem aos dados da placa do motor.
7. Consultar o Histórico de Alarmes
Muitos variadores registam eventos anteriores.
Essas informações ajudam a perceber se o problema é ocasional ou repetitivo.
Erros Comuns Durante o Diagnóstico
Um dos erros mais comuns consiste em substituir imediatamente o variador .
Na realidade, muitas vezes basta aumentar a rampa de desaceleração.
Outro erro frequente é ignorar a existência da resistência de travagem.
Além disso, algumas pessoas alteram vários parâmetros ao mesmo tempo.
Como resultado, torna-se difícil perceber qual foi a verdadeira solução.
Também é comum esquecer a parte mecânica da máquina.
Na manutenção industrial, o sistema deve ser analisado como um conjunto.
Checklist Rápida
- ✅ Verificar quando ocorre o erro.
- ✅ Confirmar as rampas de desaceleração.
- ✅ Inspecionar a carga mecânica.
- ✅ Verificar a resistência de travagem.
- ✅ Medir a tensão de alimentação.
- ✅ Confirmar os parâmetros do variador.
- ✅ Consultar o histórico de alarmes.
- ✅ Procurar sinais de aquecimento.
💡 Dica de Oficina
Antes de substituir um variador por erro Overvoltage, experimente aumentar a rampa de desaceleração. Muitas vezes, esta simples alteração resolve completamente o problema e evita custos desnecessários.
Conclusão
Quando surge um erro Overvoltage no variador, a solução raramente passa pela substituição imediata do equipamento.
Além disso, problemas relacionados com desacelerações rápidas, cargas de elevada inércia e resistências de travagem são responsáveis por grande parte das ocorrências.
Resumindo, um diagnóstico organizado permite identificar rapidamente a origem da avaria e reduzir os tempos de paragem.
No fundo, compreender o comportamento da máquina é tão importante como conhecer o funcionamento do próprio variador .
Uma última dica de quem anda no terreno:
“Na manutenção industrial, o melhor técnico não é o que troca mais componentes, mas o que encontra a verdadeira causa da avaria. Diagnostique primeiro, substitua depois.”
— Diagnóstico Industrial
