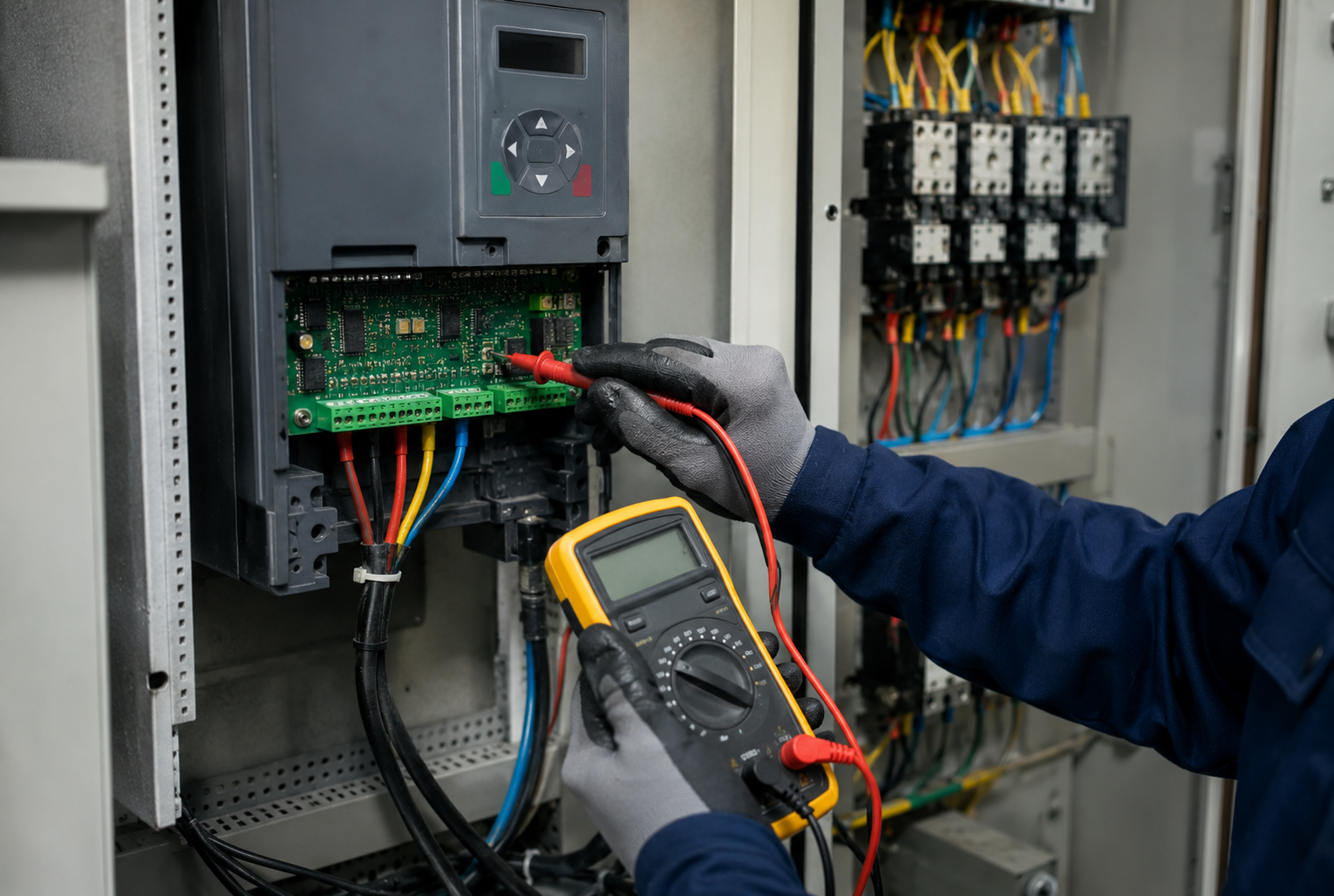

Há algum tempo, fui chamado a uma avaria na fábrica porque uma bomba parava constantemente. O operador explicava que bastavam alguns segundos de funcionamento para o inversor apresentar a mensagem “Ground Fault”. O primeiro diagnóstico foi imediato: “O inversor está avariado.” No entanto, antes de encomendar um equipamento novo, desligámos os cabos do motor e voltámos a testar. Para surpresa de todos, o erro desapareceu. O verdadeiro problema estava no isolamento do cabo do motor, que tinha sido danificado pela humidade.
Situações deste tipo acontecem frequentemente na indústria. Quando aparece um erro Ground Fault no inversor de frequência, nem sempre significa que o variador está avariado. Além disso, existem várias causas possíveis que devem ser verificadas antes de substituir componentes caros.
Neste artigo vamos analisar as principais causas e, sobretudo, explicar um método simples para encontrar rapidamente a origem da avaria .
O Que Significa o Erro Ground Fault no Inversor de Frequência?
O erro Ground Fault indica que o inversor detetou uma fuga de corrente para a terra.
Na prática, significa que parte da corrente elétrica está a seguir um caminho diferente daquele que deveria.
Esta fuga pode ocorrer:
- Nos cabos do motor.
- Nos enrolamentos do motor .
- No próprio inversor.
- Nas ligações elétricas.
- Em consequência de humidade ou contaminação.
Além disso, alguns inversores são extremamente sensíveis e conseguem detetar pequenas fugas antes de ocorrerem danos graves.
A verdade é esta: o erro Ground Fault é uma proteção importante e não deve ser ignorado.
Principais Causas
Erro Ground Fault por Problemas nos Cabos do Motor
Uma das causas mais comuns encontra-se nos cabos que ligam o inversor ao motor.
Com o passar do tempo, vibrações, humidade ou desgaste mecânico podem danificar o isolamento.
Como resultado, a corrente encontra um caminho para a terra.
Além disso, cabos prensados ou esmagados em calhas metálicas também podem provocar este problema.
Uma boa inspeção visual deve ser sempre o primeiro passo.
Erro Ground Fault por Falha no Motor
Os enrolamentos do motor podem deteriorar-se ao longo dos anos.
Humidade, poeiras condutoras e sobreaquecimentos sucessivos degradam o isolamento.
Consequentemente, podem surgir fugas de corrente entre os enrolamentos e a carcaça do motor.
Além disso, motores que trabalham em ambientes húmidos apresentam maior probabilidade deste tipo de avaria.
Um teste de isolamento pode ajudar a confirmar a situação.
Erro Ground Fault por Humidade
Esta situação é bastante comum em bombas, ventiladores e equipamentos instalados no exterior.
A água pode entrar na caixa de bornes ou acumular-se no interior do motor.
Como resultado, o isolamento elétrico diminui e surgem pequenas fugas para a terra.
Além disso, períodos prolongados de paragem favorecem a condensação, o que pode levar a um cenário onde o motor trifásico zumba mas não arranca .
Uma inspeção cuidadosa pode revelar sinais de corrosão ou presença de água.
Erro Ground Fault por Problemas no Próprio Inversor
Embora seja menos frequente, o defeito pode estar no próprio variador.
Os módulos IGBT podem sofrer danos devido a curto-circuitos, sobretensões ou envelhecimento.
Quando isso acontece, o inversor pode detetar uma fuga interna.
No entanto, antes de condenar o equipamento, é importante eliminar todas as outras hipóteses, como uma possível falta de fase .
Um simples teste sem o motor ligado pode fornecer informações importantes.
Erro Ground Fault por Ligações Defeituosas
Bornes desapertados e maus contactos podem provocar leituras anormais.
Além disso, ligações incorretas da blindagem dos cabos também podem contribuir para o aparecimento do erro.
Por esse motivo, todas as ligações devem ser verificadas cuidadosamente, pois problemas de conexão podem causar uma falta de fase num motor trifásico .
Muitas avarias desaparecem após um reaperto adequado dos terminais.
Como Diagnosticar Passo a Passo
1. Registar o Momento da Avaria
Observe:
- O erro surge no arranque?
- Surge durante o funcionamento?
- Surge apenas com carga?
Esta informação ajuda bastante no diagnóstico.
2. Desligar o Motor do Inversor
Desligue os cabos U, V e W.
Ligue novamente o inversor.
Se o erro desaparecer, existe uma forte possibilidade de o problema estar no motor ou nos cabos.
3. Inspecionar os Cabos
Verifique:
- Isolamento danificado.
- Humidade.
- Cabos esmagados.
- Blindagens.
Além disso, confirme o aperto dos terminais.
4. Verificar o Motor
Inspecione:
- Caixa de bornes.
- Presença de água.
- Estado dos cabos.
- Sinais de aquecimento.
Além disso, procure odores a isolamento queimado.
5. Testar o Isolamento
Utilize um megómetro quando apropriado.
Compare os resultados entre fases e entre enrolamentos e terra.
Valores muito baixos podem indicar problemas de isolamento.
6. Testar o Inversor Sem Carga
Se possível, ligue o inversor sem o motor.
Caso o erro permaneça, a probabilidade de defeito interno aumenta.
7. Verificar o Histórico de Alarmes
Muitos inversores registam eventos anteriores.
Além disso, estes dados podem ajudar a identificar padrões de funcionamento.
Erros Comuns Durante o Diagnóstico
Um dos erros mais comuns é substituir imediatamente o inversor. Na realidade, muitas vezes o problema está nos cabos ou no motor, podendo até causar situações onde o motor trifásico dispara o relé térmico .
Outro erro consiste em desligar apenas a alimentação sem verificar o estado dos cabos. Além disso, ignorar sinais de humidade pode levar a diagnósticos errados e a problemas como o motor trifásico que zumba mas não arranca .
Também é frequente esquecer a inspeção da caixa de bornes do motor, o que faz com que pequenas fugas passem despercebidas. Finalmente, substituir componentes sem seguir uma sequência lógica aumenta os custos e prolonga a paragem da máquina.
Checklist Rápida
- ✅ Verificar quando ocorre o erro.
- ✅ Desligar o motor do inversor.
- ✅ Inspecionar os cabos.
- ✅ Verificar a caixa de bornes.
- ✅ Procurar sinais de humidade.
- ✅ Testar o isolamento.
- ✅ Ligar o inversor sem carga.
- ✅ Consultar o histórico de alarmes.
💡 Dica de Oficina
Sempre que surgir um erro Ground Fault, desligue primeiro os cabos do motor e teste o inversor sem carga. Muitas vezes, este simples teste permite distinguir rapidamente se a avaria está no motor, nos cabos ou no próprio variador.
Conclusão
Resolver um erro Ground Fault no inversor de frequência exige um diagnóstico organizado e metódico.
Além disso, a maioria das avarias encontra-se nos cabos, no motor ou nas ligações elétricas, e não necessariamente no próprio inversor.
Resumindo, uma sequência simples de testes permite reduzir significativamente o tempo de paragem e evitar substituições desnecessárias.
No fundo, medir, observar e analisar continua a ser a melhor estratégia para qualquer técnico de manutenção industrial.
Uma última dica de quem anda no terreno:
“Na manutenção industrial, o melhor técnico não é o que troca mais componentes, mas o que encontra a verdadeira causa da avaria. Diagnostique primeiro, substitua depois.”
— Diagnóstico Industrial
