Há algum tempo, fui chamado a uma avaria na fábrica porque um motor de uma bomba de circulação estava constantemente a disparar o relé térmico . O operador dizia que o motor arrancava com dificuldade , fazia um barulho estranho e, além disso, aquecia muito rapidamente. O primeiro diagnóstico apontava para um motor queimado. No entanto, depois de alguns minutos de inspeção, descobrimos que um simples fusível queimado estava a impedir a chegada de uma das fases ao motor.
Situações destas são bastante comuns na indústria. Quando existe uma falta de fase num motor trifásico, os sintomas podem ser variados e, por isso, levar facilmente a diagnósticos errados. Além disso, se o problema não for detetado rapidamente, podem ocorrer danos graves no motor e paragens inesperadas da produção.
Neste artigo vamos explicar como identificar rapidamente uma falta de fase num motor trifásico e quais os passos mais importantes para encontrar a origem da avaria.
O Que Significa uma Falta de Fase num Motor Trifásico?
Uma falta de fase acontece quando uma das três fases da alimentação deixa de chegar corretamente ao motor.
Isto pode acontecer antes do motor arrancar ou até durante o seu funcionamento.
Quando o motor perde uma fase, o campo magnético deixa de ser equilibrado. Como resultado, o binário diminui significativamente e a corrente nas restantes fases aumenta .
Além disso, se o motor continuar a funcionar nesta condição, os enrolamentos podem sobreaquecer rapidamente.
A verdade é esta: uma falta de fase é uma das avarias elétricas mais perigosas para um motor trifásico.
Principais Causas
Falta de Fase num Motor Trifásico por Fusível Queimado
Uma das causas mais comuns é um fusível queimado.
Ao mesmo tempo, isto pode acontecer devido a curto-circuitos , envelhecimento ou até vibrações mecânicas.
Se apenas um fusível falhar, o motor pode continuar a tentar arrancar ou até manter-se em funcionamento com uma corrente elevada .
Por isso, a primeira verificação deve passar pelo estado dos fusíveis.
Além disso, é importante confirmar a continuidade e o bom aperto dos suportes.
Falta de Fase num Motor Trifásico por Contator Defeituoso
Os contatores trabalham milhares de vezes ao longo da sua vida útil.
Consequentemente, os contactos podem desgastar-se ou ficar parcialmente queimados.
Quando isto acontece, uma das fases pode deixar de alimentar corretamente o motor.
Além disso, é comum observar sinais de aquecimento ou alteração da cor dos contactos.
Uma inspeção visual pode revelar rapidamente este tipo de problema.
Falta de Fase num Motor Trifásico por Cabo Partido
Os cabos industriais estão sujeitos a vibrações, movimentos e temperaturas elevadas.
Por esse motivo, podem surgir ruturas internas difíceis de identificar.
À primeira vista, o cabo pode parecer em bom estado. No entanto, internamente pode existir uma interrupção.
Além disso, terminais desapertados podem produzir exatamente o mesmo efeito.
Uma boa inspeção visual acompanhada de medições elétricas é fundamental.
Falta de Fase num Motor Trifásico por Mau Contacto
Muitos problemas começam com um simples parafuso desapertado.
Ao longo do tempo, as vibrações das máquinas podem provocar maus contactos em bornes e terminais.
Como resultado, a resistência aumenta e a passagem da corrente fica comprometida.
Além disso, estes pontos costumam apresentar sinais de aquecimento.
Manchas escuras ou isolamento derretido são pistas importantes.
Falta de Fase num Motor Trifásico por Proteções Avariadas
Embora seja menos frequente, também pode existir um problema nas proteções elétricas.
Disjuntores , seccionadores e outros componentes podem apresentar defeitos internos.
Por outro lado, uma proteção mal dimensionada pode criar disparos frequentes .
Nestes casos, é importante verificar todo o circuito de alimentação do motor.
Como Diagnosticar Passo a Passo
1. Confirmar os Sintomas
Observe:
- Motor não arranca.
- Motor arranca com dificuldade.
- Motor aquece rapidamente.
- Relé térmico dispara.
- Vibrações anormais.

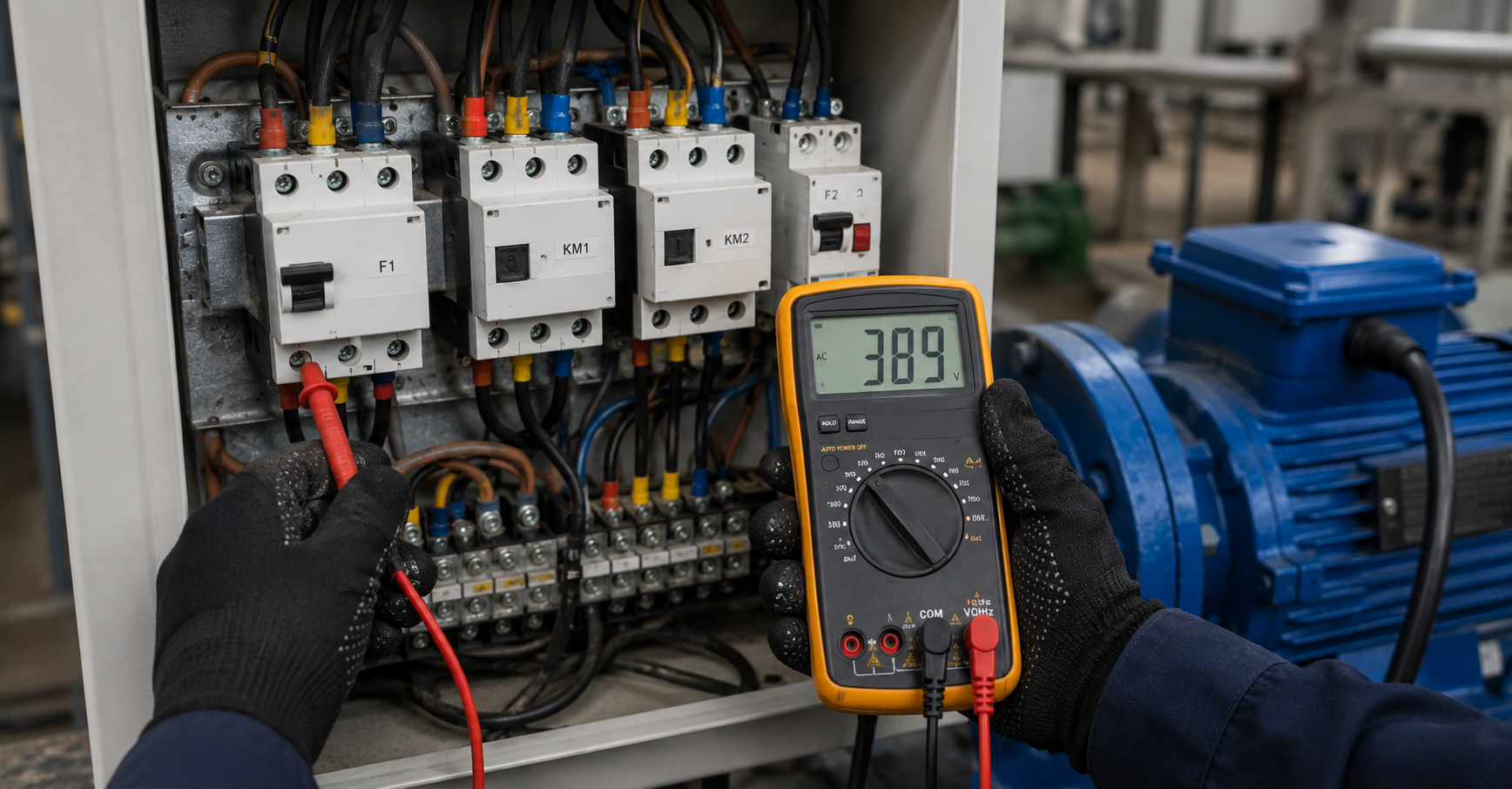

2. Medir a Tensão Entre Fases
Utilize um multímetro.
Verifique:
- L1-L2.
- L2-L3.
- L1-L3.
As três medições devem apresentar valores semelhantes.
3. Medir as Correntes
Utilize uma pinça amperimétrica.
Observe:
- Correntes equilibradas.
- Corrente excessiva.
- Possível ausência de corrente numa fase.
Além disso, diferenças significativas são um sinal importante.
4. Verificar os Fusíveis
Inspecione:
- Continuidade.
- Estado físico.
- Mau aperto.
Além disso, confirme os suportes dos fusíveis.
5. Inspecionar o Contator
Verifique:
- Contactos queimados.
- Aquecimento.
- Desgaste.
Ao mesmo tempo, confirme o aperto dos terminais.
6. Verificar os Cabos
Procure:
- Cabos partidos.
- Danos no isolamento.
- Ligações desapertadas.
Além disso, teste a continuidade sempre que necessário.
7. Confirmar a Alimentação no Motor
Meça diretamente na caixa de bornes.
Desta forma, consegue confirmar se as três fases chegam efetivamente ao motor.
Erros Comuns Durante o Diagnóstico
Um erro frequente é condenar imediatamente o motor.
Na realidade, muitos motores são substituídos quando o verdadeiro problema está num fusível ou num contator.
Outro erro consiste em medir tensão apenas na alimentação principal.
No entanto, a falta de fase pode existir entre o quadro elétrico e o motor.
Além disso, alguns técnicos esquecem-se de medir a corrente nas três fases.
Por esse motivo, problemas importantes passam despercebidos.
Também é comum rearmar repetidamente o relé térmico sem investigar a causa.
Como resultado, o motor pode sofrer danos permanentes.
Checklist Rápida
- ✅ Confirmar os sintomas do motor.
- ✅ Medir tensão entre fases.
- ✅ Medir correntes das três fases.
- ✅ Verificar fusíveis.
- ✅ Inspecionar o contator.
- ✅ Verificar cabos e terminais.
- ✅ Confirmar alimentação na caixa de bornes.
- ✅ Procurar sinais de aquecimento.
💡 Dica de Oficina
Sempre que suspeitar de uma falta de fase, não se limite a medir tensão no quadro elétrico. Confirme também a alimentação diretamente nos bornes do motor. Muitas avarias encontram-se entre o quadro e a máquina.
Conclusão
Identificar rapidamente uma falta de fase num motor trifásico pode evitar paragens prolongadas e reparações dispendiosas.
Além disso, uma simples verificação dos fusíveis, contatores, cabos e tensões permite muitas vezes encontrar a origem do problema em poucos minutos.
Resumindo, uma falta de fase nunca deve ser ignorada. Quanto mais tempo o motor trabalhar nestas condições, maior será o risco de sobreaquecimento e danos nos enrolamentos.
No fundo, um diagnóstico organizado continua a ser a melhor ferramenta de qualquer técnico de manutenção industrial.
Uma última dica de quem anda no terreno:
“Na manutenção industrial, o melhor técnico não é o que troca mais componentes, mas o que encontra a verdadeira causa da avaria. Diagnostique primeiro, substitua depois.”
— Diagnóstico Industrial
